100W зарядний модуль з швидкою зарядкою PD3.0, QC4+, QC5 у корпусі чіп SW3518S - вхід 5,5х2,1

У нас в продажу тільки перевірені і повністю функціональні модулі!

Знижувальний модуль для автономного швидкого заряджання ноутбука, телефону, планшета або інших гаджетів від акумулятора, сонячної панелі, генератора або іншого джерела живлення.

Протоколи швидкої зарядкі які підтримуються

Apple, Xiaomi Qualcomm QC2.0/3.0/4.0/4.0+/QC5.0, OPPO-plus VOOC/DASH/WARP, Huawei FCP и SFCP, Samsung AFC MTK/Meizu PE1.1/ 2.0, BC1.2 DCP Apple 2.4A  загалом 17 протоколів

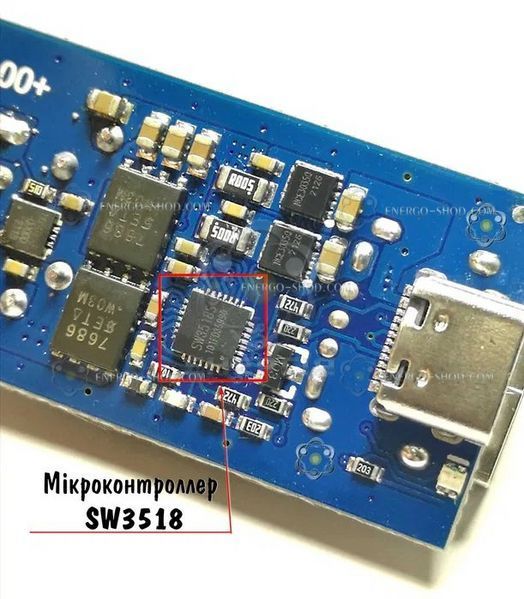

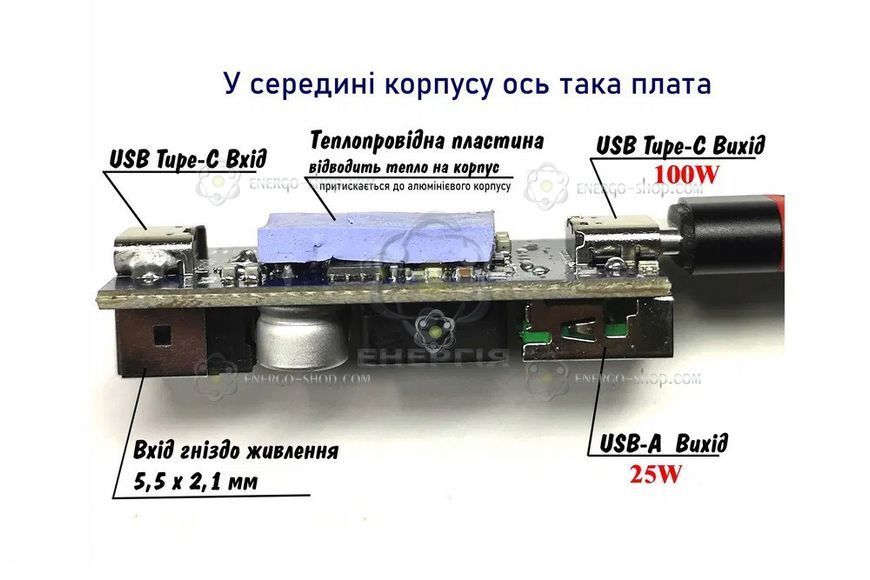

Модуль швидкої зарядки у металевому корпусі з алюмінієвого сплаву на базі потужного мікроконтролера SW3518S 100W.

за посиланням  опис з додатковими фото та тестами
drive.google.com/file/d/138nYyrFbdp8eat949K8o3VY3JSqxq_v1/view?usp=sharing

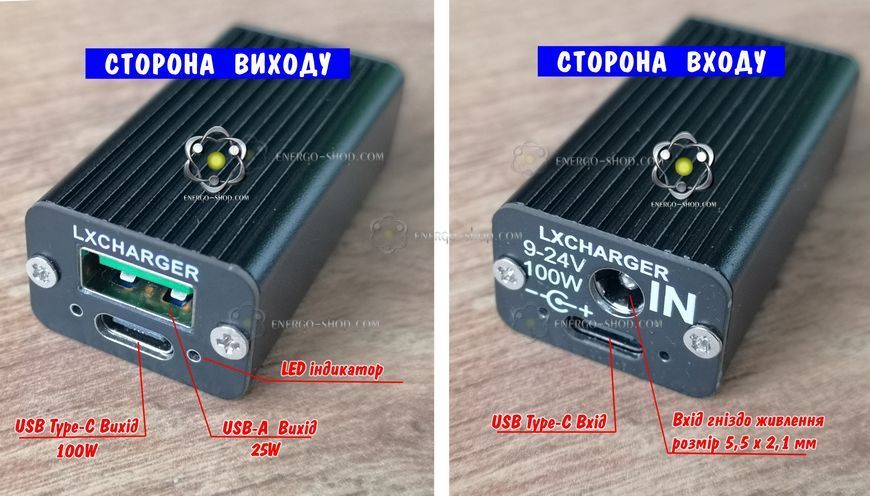

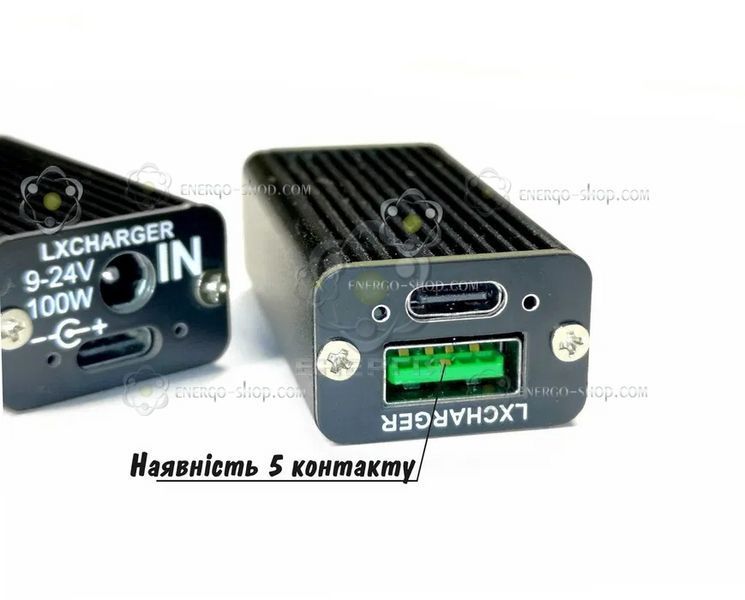

Вхідний роз'єм для підключення живлення має стандартний розмір 5,5х2,1 мм.

• 5,5 мм - зовнішній діаметр
• 2,1 мм - діаметр внутрішнього контакту
• Внутрішній контакт - це плюс.

У комплекті є - якісний штекер з проводом для підключення живлення, розмір штекера 5,5х2,1 мм, довжина проводу 25 см, площа перерізу проводу 0,75 мм2 (товстий якісний провід).

Підключаєте модуль до наприклад автомобільного або будь-якого іншого акумулятора 12В, або в будь-якому діапазоні від 6 до 30 В, і на виході модуля отримуєте якісну напругу для швидкої зарядки ваших пристроїв з підтримкою повного спектра протоколів швидкої зарядки. Детальнішу інформацію дивіться нижче в повному описі.

Вхідна напруга, за якої може працювати цей модуль, становить від 6 до 30 В. Зверніть увагу, що модуль понижуючий, тому для коректної роботи швидкої зарядки вхідна напруга повинна бути вищою, ніж вам необхідно на виході для зарядки.

Наприклад, якщо вам потрібно заряджати ноутбук протоколом Power Delivery (pd3.0) напругою 20 В, то на вході модуля повинна бути напруга не менше 20 вольт. Це може бути акумулятор 24В або сонячна панель з достатньою потужністю.

Нижче дивіться параметри вихідної потужності зарядки залежно від вхідної напруги. Чим вище вхідна напруга, тим потужніше буде видавати зарядний струм за протоколом Power Delivery (pd3.0) - роз'єм Type-C

Вихідна потужність залежно від вхідної напруги живлення модуля.

• При вхідній напрузі від 6 В до 8,49 В - видає потужність 17 Вт
• При вхідній напрузі від 8,5 В до 11,49 В - видає потужність 27 Вт
• При вхідній напрузі від 11,5 В до 14,49 В - видає потужність 36 Вт
• При вхідній напрузі від 14,5 В до 18,9 В - видає потужність 48 Вт
• При вхідній напрузі від 19,1 В до 35 В - видає потужність 100 Вт

Звідси бачимо наступне, щоб модуль видав реальну 100Вт потужність заряду, то вхідна напруга повинна бути вище 19 Вольт.

Порт USB-A підтримує наступні протоколи швидкої зарядки.

• APPLE - 5V - 2.4A
• SAMSUNG - 5V - 2.0A
• ВС1.2 DCP - 5V 1.5A
• QC2.0 - 5V 9V 12V 20V
• QC3.0 - 3.6V 5V 9V 12V 15,8V
• SAMSUNG AFC - 9V 12V
• Huawei FCP - 5.0V 9.0V 12.0V
• Huawei SCP - 3.4-5.5V 5.0A 25.0W
• Mediatek MTK PE 1.1 PE2.0
• OPPO VOOC / DASH / WARP - 3.3V-5.5V

Порт Type-C підтримує наступні протоколи швидкої зарядки.

• APPLE - 5V - 2.4A
• SAMSUNG - 5V - 2.0A
• DCP - 5V 1,5А
• QC2.0 - 5V 9V 12V 20V
• QC3.0 - 3.6V 5V 9V 12V 15,8V
• QC4+ / QC5.0 - 5V 9V 12V 20V
• SAMSUNG AFC - 9V 12V
• Huawei FCP - 5.0V 9.0V 12.0V 25.0W
• Huawei SCP - 3.4-5.5V 5.0A 25.0W
• PD3.0 - 20V 5A 100W
• Mediatek MTK PE 1.1 PE2.0


1. Для швидкого заряджання із сильним струмом використовуйте якісний, оригінальний кабель зарядки. Якщо ви хочете виміряти зарядну напругу та струм, ви повинні використовувати USB тестер з низьким опором! В іншому випадку це вплине на зарядний струм! І буде показувати некоректні дані.

2. Вихідний порт TYPE_C використовується для зарядки ваших пристроїв; використовуйте двосторонній кабель даних TYPE_C для зарядки мобільних телефонів або ноутбуків!

3. Телефони OPPO та OnePlus повинні використовувати для зарядки порт USB-A. Гаджети, які заряджаються через такі протоколи, як QC5.0 / QC4+ / QC4.0 / PD3.0, повинні використовувати порт TYPE_C.

4. Коли напруга живлення модуля більше 20 В, протокол PD (Power Delivery) порту TYPE_C підтримує вихід до 20 В 5 А. Зверніть увагу! Модуль має малий розмір. Тому при зарядці ноутбуків з протоколом зарядки PD (Power Delivery), будь ласка, забезпечте хорошу вентиляцію та розсіювання тепла модуля! Не прикривайте корпус, щоб тепло вільно розсіювалось.

5. Коли порт USB-A та порт TYPE_C підключені до мобільних телефонів одночасно, обидва порти будуть виходити 5 В! Тому для роботи швидкої зарядки використовуйте лише один порт, який вам необхідний.

На вході модуля є отвір з LED-індикатором, який сигналізує про роботу модуля червоним кольором, а коли протоколи швидкої зарядки починають працювати - синім. Синій світиться, коли працює швидка зарядка. Червоний індикатор свідчить про те, що модуль підключений.

Захист

• Плата захищена від неправильного підключення живлення, тобто якщо поплутали плюс і мінус при підключенні, модуль не згорить.
• Є захист від перегріву. Чіп підтримує контроль температури. Коли температура мікросхеми перевищує 120 градусів, чіп починає знижувати потужність заряду. Якщо температура продовжує підвищуватися і досягає 150 градусів, чіп вимикає навантаження. Таким чином, запобігається перегріву і виходу з ладу плати.

Максимальна потужність, яку може видати модуль - 100 Вт (20 В 5 А).

Розмір модуля:

• Довжина - 50 мм
• Ширина - 26 мм
• Висота - 17 мм.
