Контролер бездротової зарядки потужністю 7,5 Вт/10 Вт, сумісний з WPC v1.2.4.

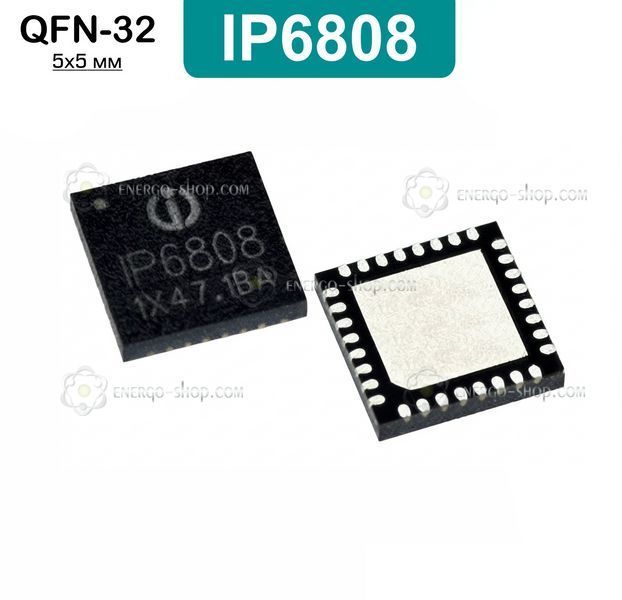

Тип корпусу: QFN-32 SMD поверхневий монтаж
IP6808 - це бездротовий контролер передачі заряду для бездротової зарядки, оснащений чипом SoC, сумісний з останнім стандартом WPC Qi v1.2. Він підтримує котушки A11 і надає зарядну потужність 5 Вт і 7,5 Вт для пристроїв Apple та 10 Вт для пристроїв Samsung.
IP6808 виявляє бездротові приймачі через аналоговий пінг і встановлює зв'язок з ними для початку передачі енергії. Він декодує комунікаційні пакети, відправлені від приймача, за допомогою алгоритму PID і змінює частоту коливань, щоб регулювати вихідну потужність на котушці. Коли батарея на приймачі повністю заряджена, IP6808 припиняє передачу енергії. Усередині мікросхеми інтегрована повнопривідна мостова схема і два канали для контролю струму і напруги, а також модуль демодуляції комунікації ASK, що дозволяє зменшити розмір і вартість реалізації.
Застосування:
- Кришка на задню панель та бездротова зарядна підставка.
- Автомобіль.
