Мікросхема NE555 це прецизійний таймер.
Особливості
- Формування інтервалів від мікросекунд до годин
- Регульований робочий цикл
- Астабільний або моностабільний режим роботи
- Вихід, сумісний з TTL, здатний віддавати або приймати струм до 200 мА
Структура мікросхеми
Виводи:
- GND - Земля
- TRIG - Тригер
- OUT - Вихід
- RESET - Скидання
- VCC - Живлення
- DISCH - Розряд
- THRES - Поріг
- CONT - Контроль
Типи корпусу:

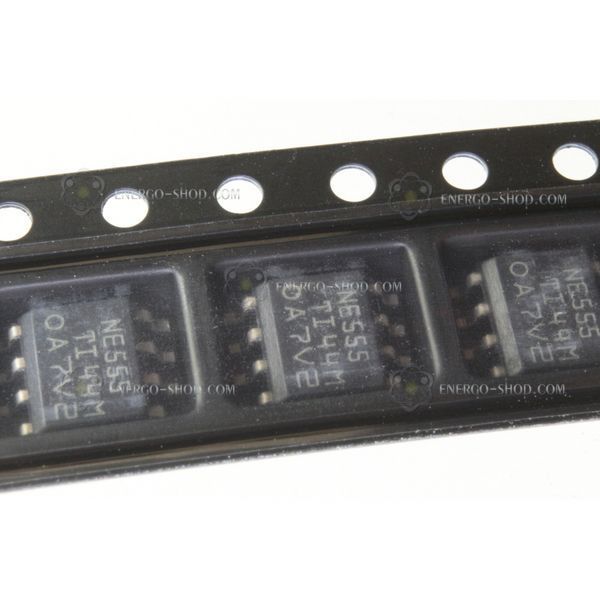

- SOP-8 Для поверхневого монтажу
Опис
Ця мікросхема є прецизійним таймером, здатними формувати точні часові затримки або коливання. У режимі часової затримки (моностабільного режиму) тривалість інтервалу визначається одним зовнішнім резистором і конденсатором. У астабільній режимі роботи частоту та робочий цикл можна регулювати незалежно за допомогою двох зовнішніх резисторів та одного зовнішнього конденсатора.
Рівні порога та тригера зазвичай становлять дві третини та одну третину VCC відповідно. Ці рівні можна змінювати за допомогою виведення керуючої напруги (CONT).
Коли напруга на вході тригера падає нижче рівня тригера, триггер встановлюється, і вихід стає високим. Якщо напруга на вході тригера вище рівня тригера, а напруга на вході порога вище рівня порога, триггер скидається, і вихід стає низьким.
Вхід скидання (RESET) має вищий пріоритет над усіма іншими входами і може використовуватися для запуску нового таймінгового циклу. Коли на RESET подається низький рівень, триггер скидається, і вихід стає низьким.
Коли вихід низький, між виводом розряду (DISCH) і землею створюється шлях з низьким імпедансом. Вихідний каскад здатний віддавати або приймати струм до 200 мА. Робота мікросхеми забезпечується напругою живлення від 5 до 16 В. При напрузі живлення 5 В рівні виходу сумісні з входами TTL.
