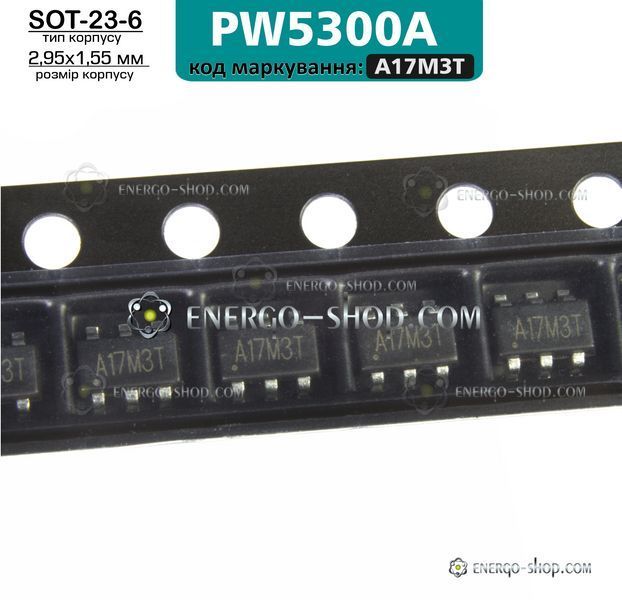

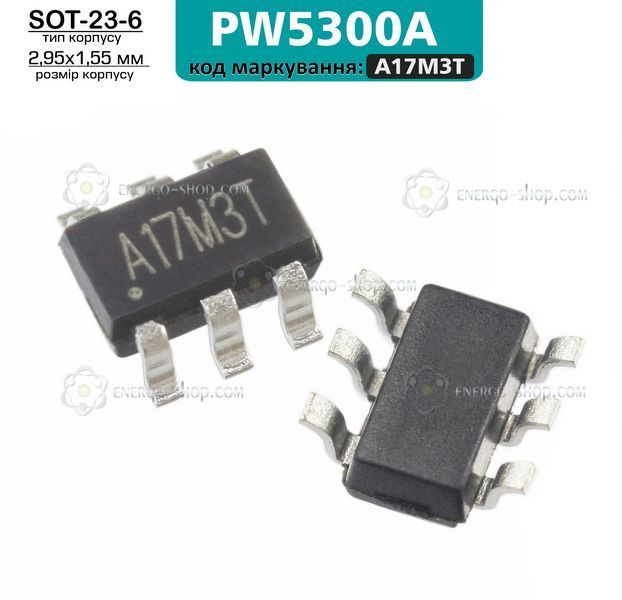

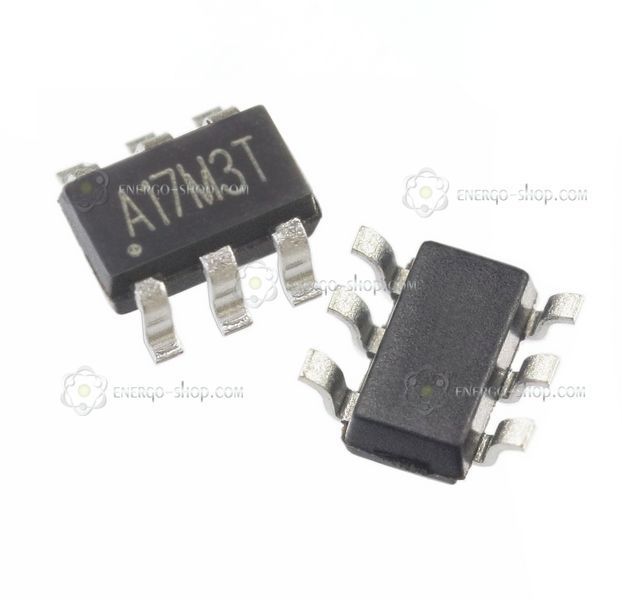

Мікросхема PW5300A, код маркування A17M3T
Тип корпусу: SOT23-6
Підсилюючий перетворювач постійного струму з керуванням за струмом (PWM)
ЗАГАЛЬНИЙ ОПИС
PW5300A - це асинхронний підвищуючий перетворювач постійного струму. Він має широкий діапазон вхідної напруги (від 2,2 В до 16 В) та діапазон вихідної напруги (від 3 В до 20 В). Максимальний вихідний струм становить 1,2 А (при вихідній напрузі 5 В). Частота перемикання фіксована на 1,2 МГц, а типовий струм спокою становить 100 мкА. Мікросхема доступна в корпусі SOT23-6L.
ОСОБЛИВОСТІ
- Асинхронна архітектура
- Широкий діапазон вхідної напруги: 2,2 В - 16 В
- Широкий діапазон вихідної напруги: 3 В - 20 В
- Максимальний вихідний струм: 1,2 А (при Vout=5V)
- Фіксована частота перемикання: 1,2 МГц
- Типовий струм спокою: 100 мкА
- Компактний корпус SOT23-6L
ЗАСТОСУВАННЯ
- Зарядні пристрої
- РК-дисплеї
- Цифрові камери
- Портативні пристрої
- Портативні вироби
- Захист від перенапруги
- Регульований захист від перевантаження по струму
