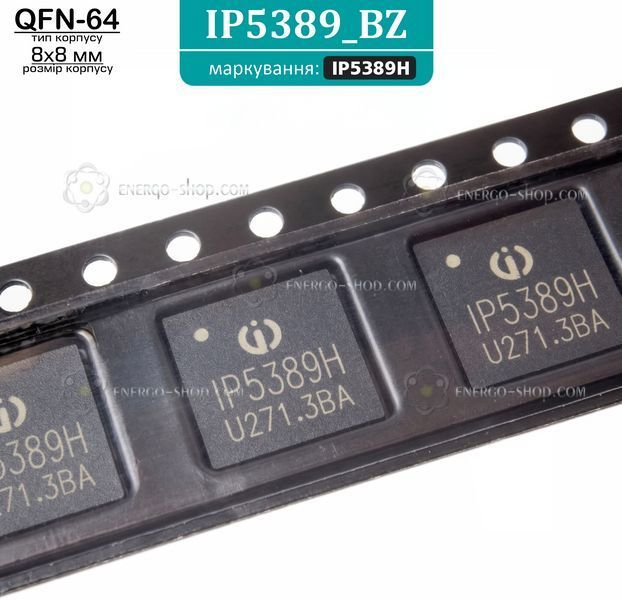

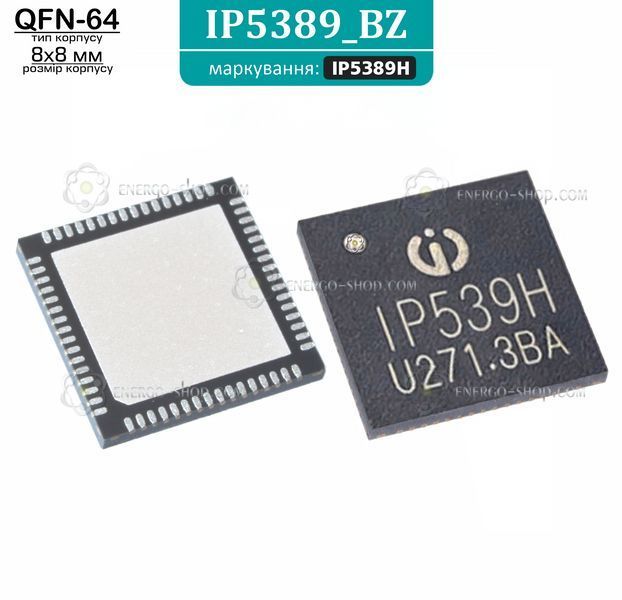

Полная маркировка микросхемы IP5389_BZ поддерживает 2-6 ячеек батарей, максимальная поддерживаемая мощность составляет 100 Вт, поддерживает интерфейс A, A, B, C, L
индекс BZ в маркировке означает поддержку портов A, A, B, C, L в соответствии с технической спецификацией.
Маркировка указана на корпусе: IP5389 (без индекса BZ)
Расшифровка интерфейсов
A - порт USB -A
A - порт USB -A
В - порт micro USB
С - порт Type-C
L - порт lightning (для Apple)
Также дополнительно микросхема поддерживает порт DC Вход 12В для зарядки.
Внимание!
Микросхемы всех модификаций маркируются на корпусе только IP5389
Далее во второй строке символы означают серию и номер партии. Они могут отличаться от представленных на сайте фото. поэтому по маркировке микросхемы определить модификацию невозможно.
Модификацию нужно выбирать по описанию выше.
Модификаций микросхем IP5389 около 20 видов. У нас представлены тольоко малая их часть которые наиболее распрострастены.
Для детального ознакомления с другими модификациями перейдите в раздел Datasheet и откройте PDF-файл.
IP5389 поддерживает высокомощную двустороннюю быструю зарядку на 100 Вт для портативных источников питания и поддерживает серию аккумуляторов от 2S до 6S.
Если к IP5389 подключен источник питания через VIN или VBUS, он автоматически включает функцию зарядки.
Если к VBUS подключено USB C UFP устройство или к VOUT подключено устройство, то включается функция разгрузки. Функция зарядки включается, когда устройства подключены к VOUT1, VOUT2 или USB C и есть нажатие кнопок.
Когда включается функция разгрузки, она доступна только на портах, которые имеют подключенные устройства. Один из портов может поддерживать быструю зарядку, но при использовании нескольких портов она отключается.
Когда IP5389 работает в режиме зарядки и разрядки одновременно, он проверяет напряжение, чтобы обеспечить безопасность и нормальную работу устройств.
