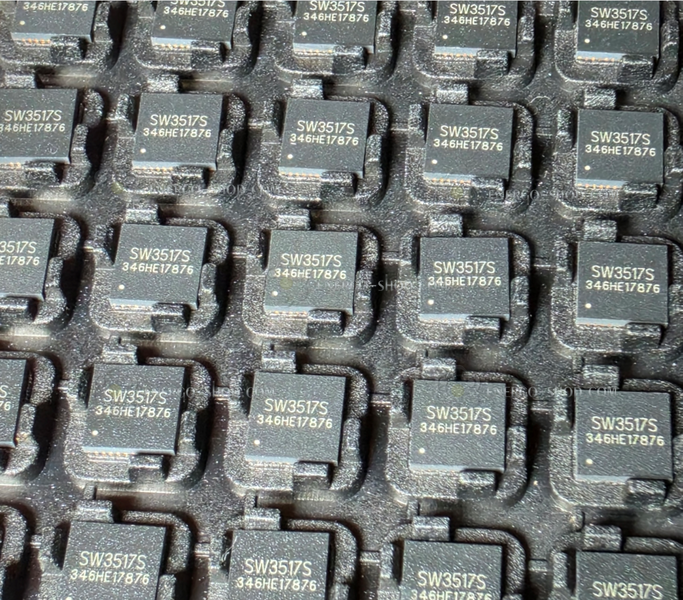

SW3517S QFN-39 мікросхема

SW3517S - це високоінтегрована мікросхема керування живленням для пристроїв швидкого заряджання з двома портами, що підтримує два порти Type-C і Type-A. Він охоплює синхронний знижувальний струм 5 А, протокол швидкого заряджання PPS/PD/QC/AFC/FCP/SCP/PE/SFCP, максимальну вихідну потужність PD45W, режим CC/CV і контролер із двома портами.

Тип: Синхронний знижувальний перетворювач

• Струм до 5 А дозволяє заряджати різні пристрої з швидкою зарядкою

• Вхідна напруга 6~40 В дозволяє використовувати перетворювач з різними джерелами живлення, такими як автомобільні акумулятори, сонячні панелі або інвертори.

• Підтримка режиму CC/CV дозволяє точно регулювати вихідне напруга та струм.

• Підтримка двох портів з обмеженням струму дозволяє підключати до перетворювача два пристрої одночасно, при цьому обмежуючи струм, споживаний кожним із них.

• Підтримка компенсації падіння проводу дозволяє компенсувати втрати напруги на проводах, що з'єднують перетворювач із навантаженням.

• Теплове регулювання захищає перетворювач від перегріву.

• Модуль Bc1.2 забезпечує сумісність перетворювача з пристроями, що підтримують стандарт Bc1.2.

• Підтримка BC1.2 ДКП дозволяє використовувати перетворювач як зарядний пристрій для пристроїв Apple та Samsung.

• Вихідний протокол швидкої зарядки підтримує різні популярні протоколи швидкої зарядки, такі як PPS, PD3.0, PD2.0, QC4+/QC4/QC3.0/QC2.0, AFC, FCP, SCP, PE2.0/PE1.1 та SFCP.

• Світлодіод швидкої зарядки вказує на режим швидкої зарядки.

• Підтримка світлодіодного драйвера швидкої зарядки забезпечує стабільний світ світлодіода швидкої зарядки.

• Захист від перенапруги на вході захищає перетворювач від пошкодження при занадто високому вхідному напрузі.

• Захист від пониженого напруги на вході захищає перетворювач від пошкодження при занадто низькому вхідному напрузі.

• Вихідний захист від перевантаження по струму захищає навантаження від пошкодження при перевищенні вихідного струму.

• Захист від короткого замикання на виході захищає перетворювач від пошкодження при короткому замиканні на виході.

• Захист від перегріву захищає перетворювач від пошкодження при перегріві.

• Інтерфейс типу C підтримує специфікацію USB Type-C, включаючи функції зворотного живлення та функції передачі даних.

• Підтримка ролі DFP дозволяє перетворювачу виступати в ролі джерела живлення для інших пристроїв.

• 12 В інтерфейс забезпечує можливість підключення перетворювача до інших пристроїв.

• Тип корпусу QFN-39 (5x5мм) забезпечує компактний розмір та високу щільність монтажу.
