Контролер заряду акумулятора XH-M602 - це пристрій, який автоматично підключає та відключає зарядний пристрій від мережі в залежності від напруги акумулятора. Він забезпечує безпечне та надійне заряджання акумуляторів, подовжуючи їх термін служби.
XH-M602 - це універсальний пристрій для автоматичного контролю заряду та розряду всіх типів акумуляторів, включаючи свинцево-кислотні, літієві та літій-полімерні. Він працює з напругою акумуляторів в діапазоні від 6 до 120 В та може заряджати акумулятори з номінальною напругою від 6 до 96 В.
Контролер XH-M602 має кілька унікальних особливостей, які роблять його незамінним для будь-якого користувача акумуляторних батарей. По-перше, він може підключатися до будь-якого джерела живлення з регульованою напругою. По-друге, він має цифровий індикатор, який дозволяє користувачеві контролювати стан акумулятора в режимі реального часу. По-третє, контролер має захист від перевантаження по струму, перенапруги та перегріву, що забезпечує безпеку акумулятора та самого пристрою.
Ось кілька переваг використання контролера заряду акумуляторів XH-M602:
- Універсальність: контролер може використовуватися з будь-яким типом акумулятора та будь-яким джерелом живлення.
- Безпека: контролер має захист від перевантаження по струму, перенапруги та перегріву.
- Зручність використання: контролер має цифрову індикацію, яка дозволяє користувачеві контролювати стан акумулятора в режимі реального часу.
Контролер заряду акумуляторів XH-M602 - це незамінний пристрій для будь-якого користувача акумуляторних батарей. Він забезпечує безпечну та надійну зарядку акумуляторів, продовжуючи їх термін служби.

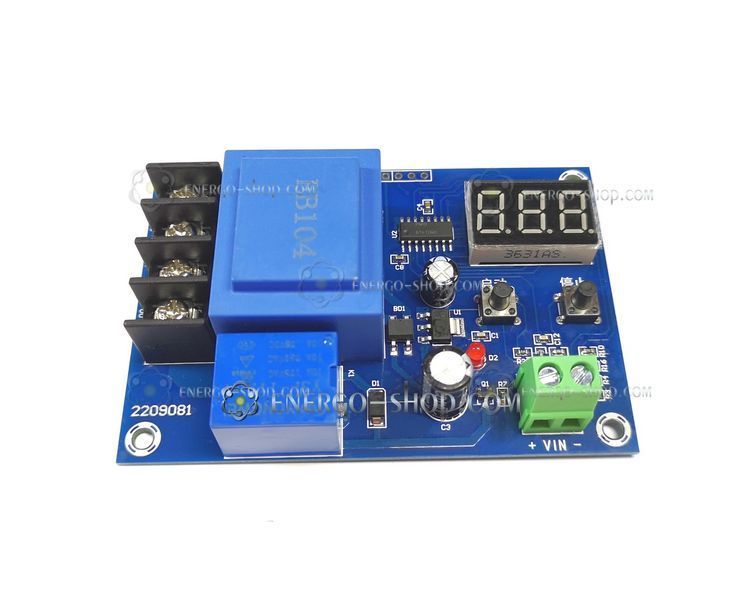

На схемі зображено принципову діаграму плати
Модуль XH-M602 - працює таким чином:
- 220 В змінного струму перетворюються в 12 В постійного струму за допомогою закритого трансформатора. Це напруга використовується для живлення плати управління.
- Одна з ліній живлення 12 В передається через реле на клеми зарядного пристрою. Інше з'єднання підключається безпосередньо до іншого висновку зарядного пристрою.
- Після встановлення напруги плата управління використовує реле для керування одним із проводів зарядного пристрою. Це дозволяє вмикати та вимикати зарядний пристрій.
Наприклад, для зарядки акумулятора 48 В (припустимо, що рекомендований діапазон зарядного напруги становить 54-58 В):
- Підключіть модуль XH-M602 до акумулятора та зарядного пристрою.
- Встановіть порогове напругу запуску на 45 В. Це значення використовується для визначення того, коли акумулятор потребує зарядки.
- Встановіть порогове напругу зупинки на 56 В. Це значення використовується для визначення того, коли акумулятор повністю заряджений.
Коли акумулятор розряджений, модуль XH-M602 увімкне зарядний пристрій. Коли акумулятор повністю зарядиться, модуль XH-M602 вимкне зарядний пристрій. Це дозволяє заощаджувати енергію та продовжувати термін служби акумулятора.
Додаткові функції модуля XH-M602:
- Модуль XH-M602 має захист від перевантаження по струму. Це запобігає пошкодженню зарядного пристрою або акумулятора в разі короткого замикання.
- Модуль XH-M602 має захист від перенапруги. Це запобігає пошкодженню акумулятора в разі перевищення напруги.
- Модуль XH-M602 має захист від перегріву. Це запобігає пошкодженню зарядного пристрою або акумулятора в разі перегріву.
Налаштування контролера XH-M602:
Порогові значення напруги можна налаштувати за допомогою двох кнопок на передній панелі контролера. Для налаштування порога включення натисніть і утримуйте кнопку UP, доки дисплей не почне мигати. Потім використовуйте кнопки UP і DOWN для зміни значення. Для налаштування порога вимкнення натисніть і утримуйте кнопку DOWN, доки дисплей не почне мигати. Потім використовуйте кнопки UP і DOWN для зміни значення.
Скидання налаштувань контролера XH-M602:
Якщо налаштування контролера були змінені неправильно, їх можна скасувати, натиснувши і утримуючи кнопки UP і DOWN при подачі живлення на контролер. На дисплеї з’явиться напис “888”, що означає, що налаштування були скинуті.
Технічні характеристики контролера XH-M602:
- Напруга живлення: 220 В змінного струму
- Точність відображення: 0,1 В
- Точність управління: 0,1 В
- Допустиме напруга: ±1 В
- Максимальне значення напруги відключення: 120 В
- Мінімальне значення напруги включення: 0 В
- Розміри пристрою: 86 x 59 x 27 мм

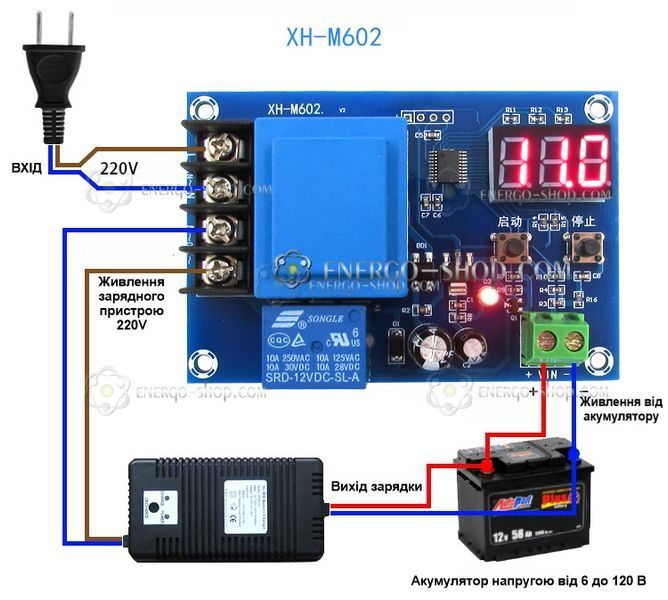

Підключення
