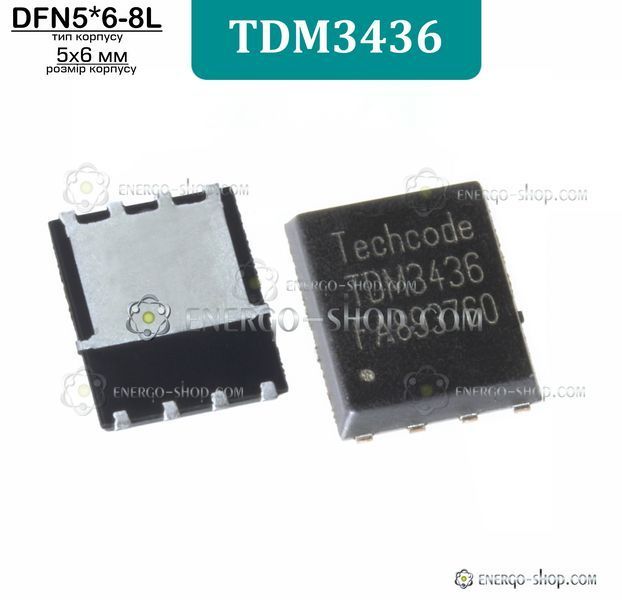

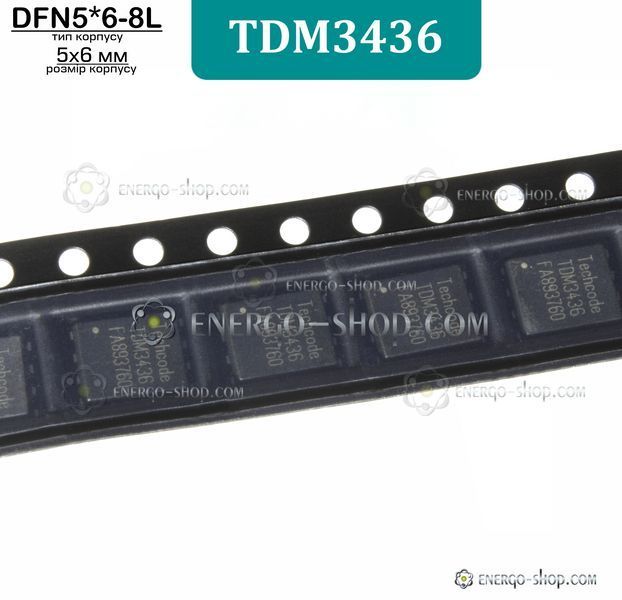

Польовий транзистор TDM3436 N-канальний MOSFET
- Напруга: 40В
- Струм: 25А
- Тип корпусу: DFN5*5-8L, розмір 5*6мм
*Третій рядок в маркуванні транзистора вказує номер партії та рік виготовлення, це маркування ні як не влииває на параметри, і буде відрізнятись від партії до партії
Загальні характеристики:
- RDS(ON) < 4,1 мΩ при VGS = 4,5 В
- RDS(ON) < 3,1 мΩ при VGS = 10 В
- Висока потужність і струмова навантажувальна здатність
- Безсвинцевий продукт доступний
- Корпус для поверхневого монтажу
Застосування:
- ШІМ-прилади
- Вимикач навантаження
- Управління живленням
Абсолютні максимальні значення
- Напруга стік-витік | VDS | 40 | В
- Напруга затвор-витік | VGS | +20 | В
- Струм стоку при постійному струмі (TA = 25°C) | ID (TA = 25°C) | 25 | A
- Струм стоку при постійному струмі (TA = 70°C) | ID (TA = 70°C) | 20 | A
- Струм стоку при імпульсному струмі (Примітка 1) | IDM (Tc = 25°C) | 300 | A
- Струм стоку при постійному струмі (Tc = 25°C) | ID (Tc = 25°C) | 100 | A
- Струм стоку при постійному струмі (Tc = 100°C) | ID (Tc = 100°C) | 78 | A
- Максимальна розсіювана потужність (TA = 25°C) | Po | 2,7 | Вт
- Максимальна робоча температура переходу | T | 150 | °C
- Діапазон температур зберігання | TSTG | -55 до 150 | °C
Теплові характеристики:
- Тепловий опір, перехід-навколишнє середовище (Примітка 1) | RθJA | 50 | °C/Вт
Інші характеристики:
- Тип транзистора: N-канальний MOSFET
- Режим посилення: Enhancement Mode
